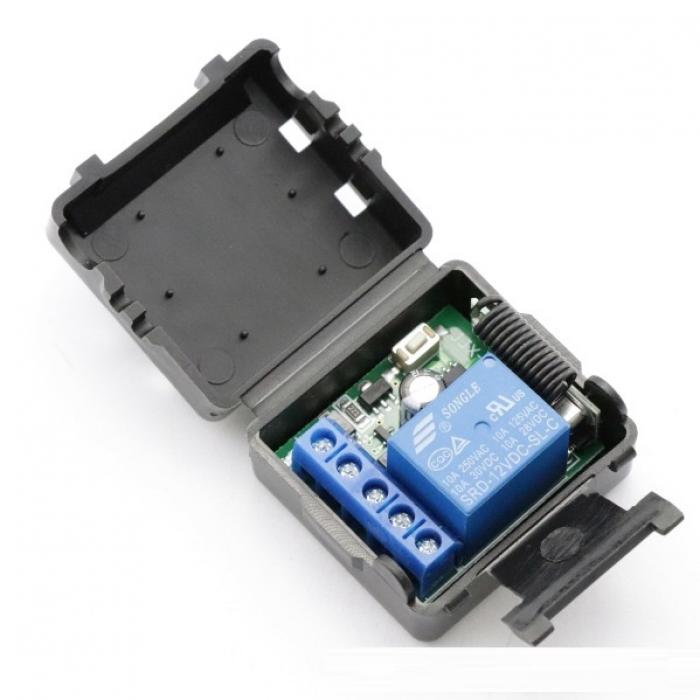

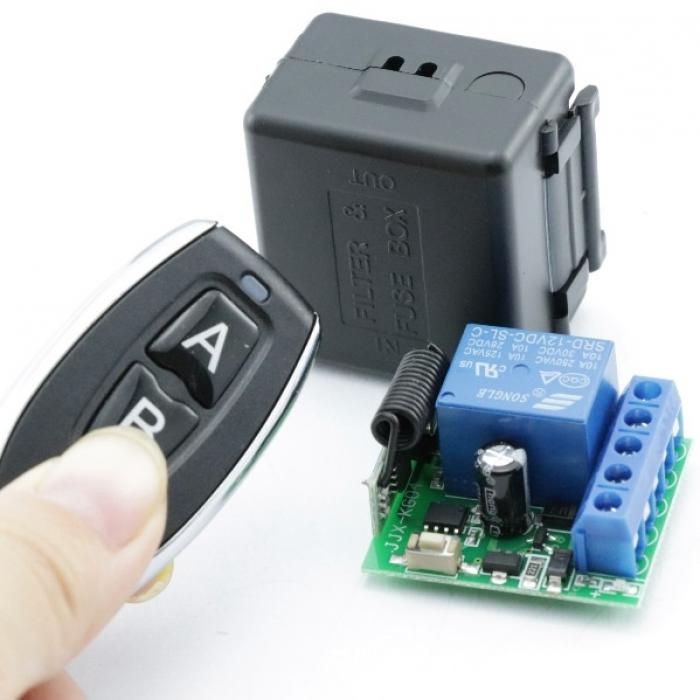

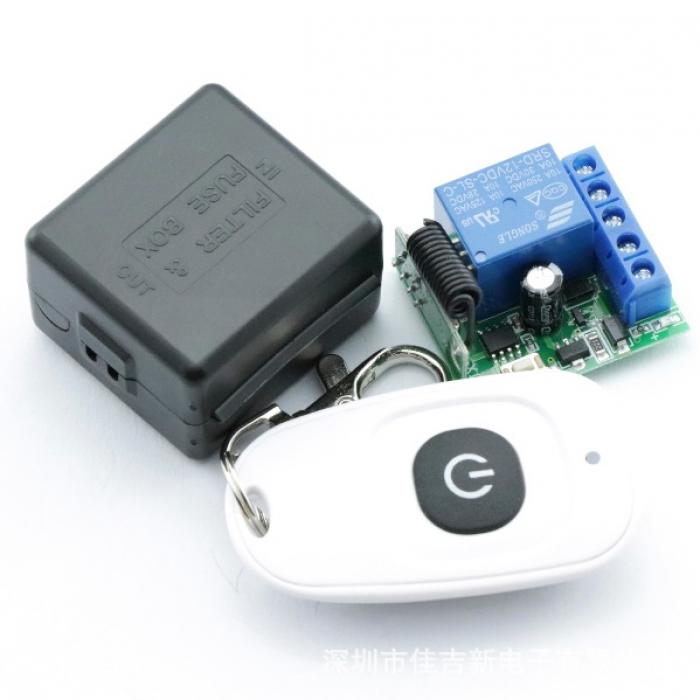

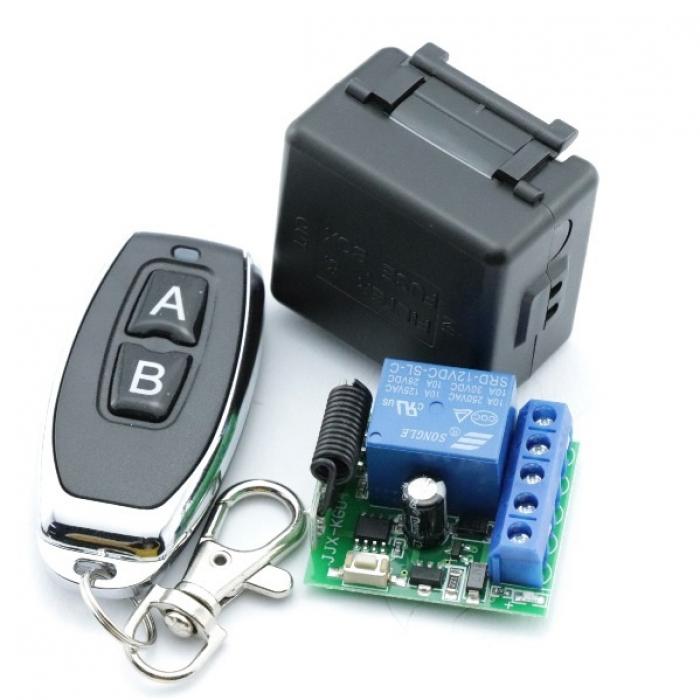

Реле на пульте управления является простым решением в случаях, когда необходимо дистанционное управление какой-либо цепью. В комплекте с данным модулем реле идут пластиковый корпус и пульт управления. Пульт и реле связываются по радиоканалу на частоте 433 МГц.

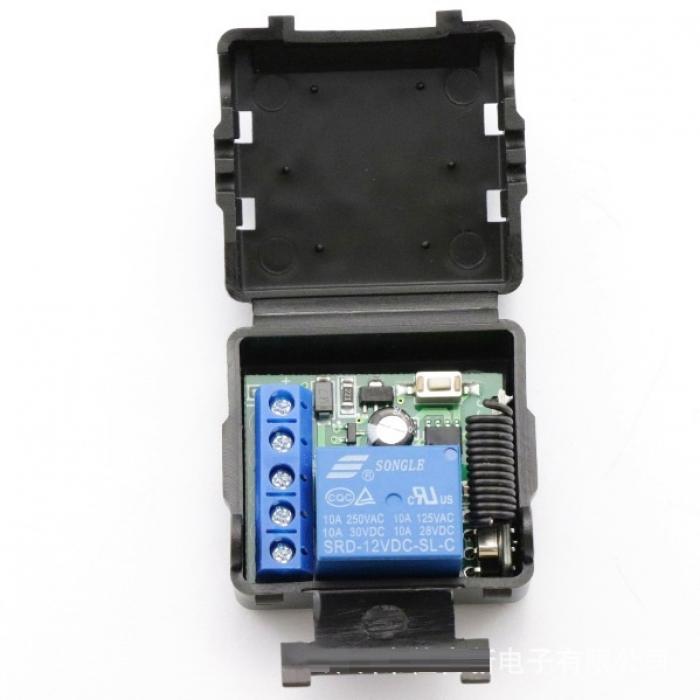

Модуль реле имеет 3 штыревых контакта с перемычкой для выбора режима работы и 5 контактов в виде клеммной колодки:

NC — нормально замкнутый вывод;
COM — общий вывод;
NO — нормально разомкнутый вывод;
V+ — положительный вывод питания (12 В);
V- — отрицательный вывод питания (12 В)

Для обучения модуля необходимо сначала нажать кнопку на модуле, после чего светодиод рядом с ней должен погаснуть, а затем нажать кнопку на пульте дистанционного управления, по нажатию на которую реле должно будет срабатывать в дальнейшем. Когда реле запомнит полученный радиосигнал, светодиод вновь засветится.

Модуль имеет возможность работать в одном из трех режимов:

Режим 1: моментальный (momentary). В данном режиме реле переключится по нажатию кнопки на пульте и вернется в прежнее свое состояние, как только вы ее отпустите. То есть будет включено только пока нажата кнопка на пульте управления. Режим устанавливается снятием с модуля перемычки.

Режим 2: переключатель (toggle). Этот режим работает следующим образом: при нажатии кнопки управления, реле переключается и остается в таком состоянии до следующего нажатия той же кнопки. Для выбора этого режима перемычка устанавливается на контакты, расположенные ближе к кнопке.

Режим 3: защелка (latched). В режиме защелки реле будет переключаться в первое состояние только при нажатии одной кнопки, а во второе — только при нажатии другой. Чтобы реле работало в этом режиме, перемычку необходимо установить на близкие к реле и клеммных колодок контакты.
